（一）引言：

? 在論文寫作或者教學過程當中，我們常常想要制作動態結構圖用于闡明化學變化過程。例如，搜索過渡態時需使用內稟反應坐標(IRC)來確認過渡態的結構是否連接反應物和產物。此時，如果能將IRC中每一個結構保存為動態結構圖，將可以比較全面的展示過渡態的結構變化。另外，在進行結構優化或者勢能面掃描(Scan)時，我們也可以通過保存動態結構圖來觀察分子結構的變化過程。最后，在進行紅外和拉曼光譜模擬時，如果我們需要保存某個頻率所對應的振動模式，也可以將其保存為動態圖。本文將以教程五中的過渡態結構以及教程十九中的IRC計算為例，介紹?何保存動態結構圖。

（二）作圖過程：

1. 將結構優化過程保存為動態圖(gif文件)

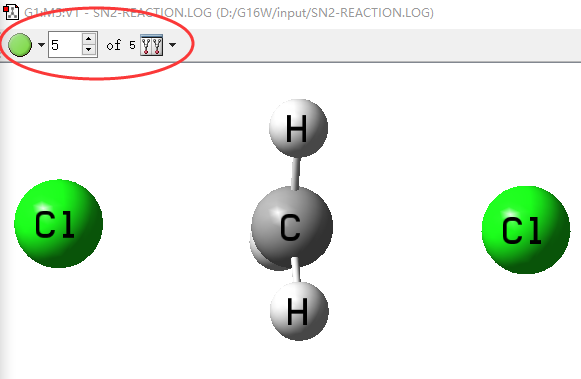

█ 打開教程五中的過渡態結構所對應的log文件，如下圖：
█ 軟件版本Gaussian 16, GaussView 6
█ 我們可以看到，這個過渡態的搜索過程經歷了5步優化。

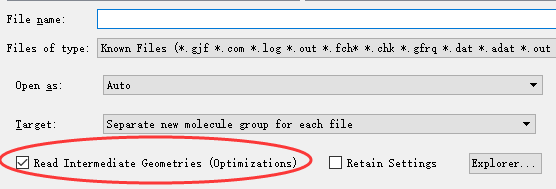

█ 注意在打開log文件時一定要勾選以下選項：

█ 然后在結構圖上點擊鼠標右鍵File → Save Movies → Save Movie File,則會彈出保存動態圖gif的界面：

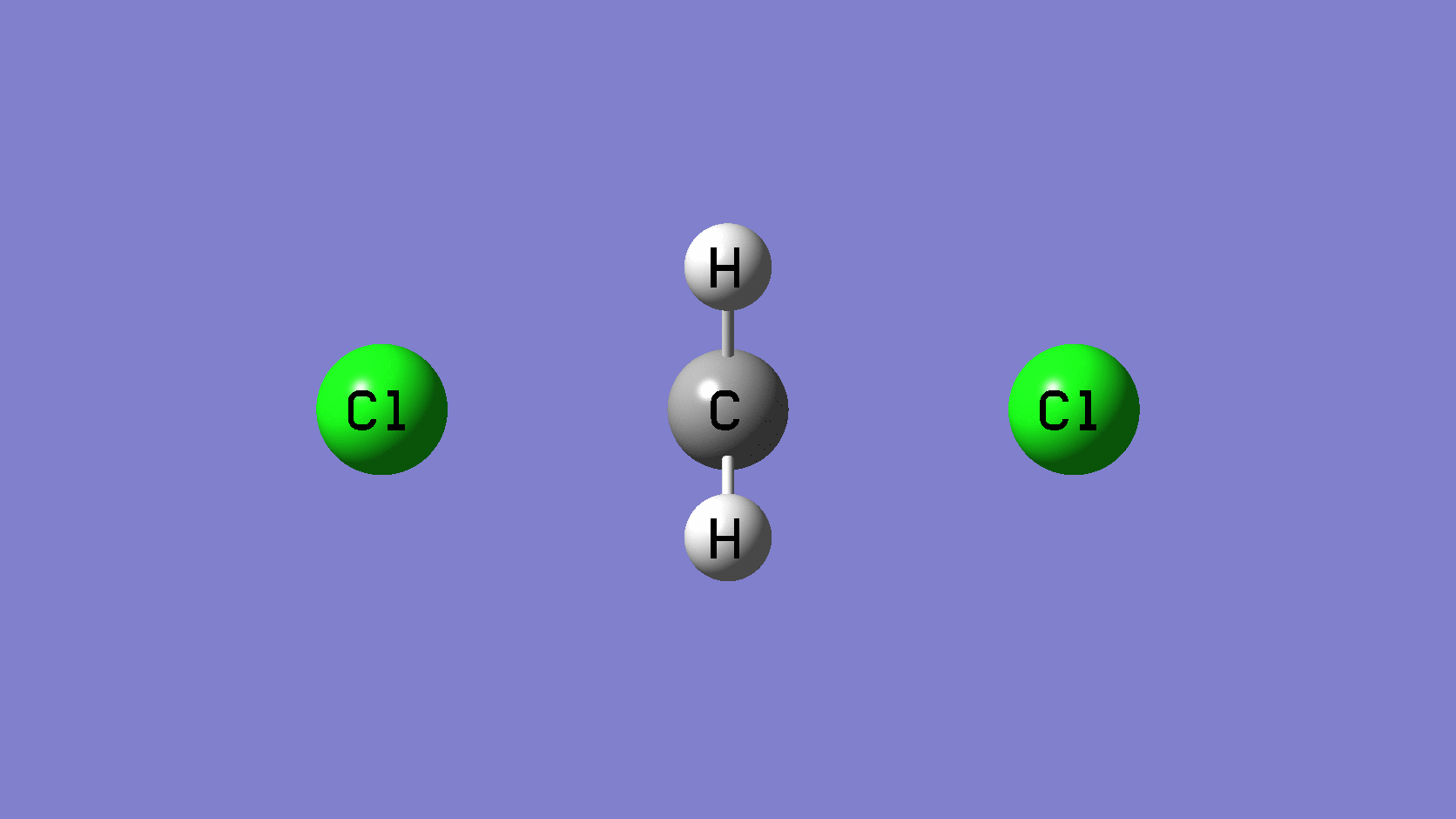

█ 最終得到的動態圖效果如下：

2. 將內稟反應坐標計算結構保存為動態圖(gif文件)

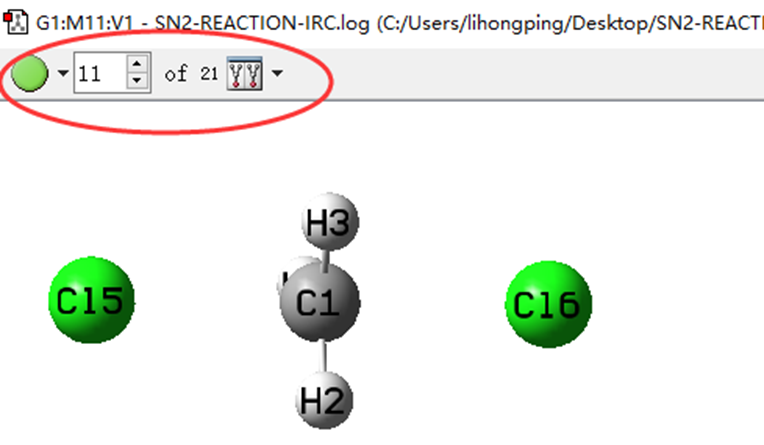

█ 打開教程十九中的IRC計算log文件，如下圖所示：

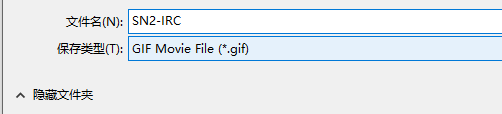

█ 跟上面一樣，然后在結構圖上點擊鼠標右鍵File → Save Movies → Save Movie File,則會彈出保存動態圖gif的界面：

█ 最終得到的動態圖效果如下（同教程十九中的gif圖）：

3. 將頻率計算振動模式保存為動態圖(gif文件)
█ 因為搜索過渡態時我們同時也計算了頻率(freq關鍵詞)，所以我們還是打開教程五中的過渡態結構所對應的log文件

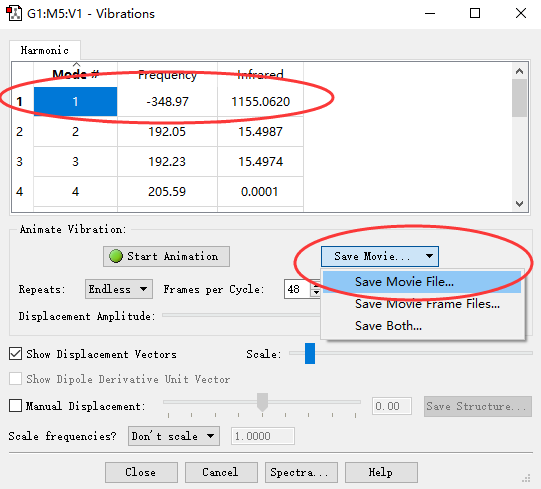

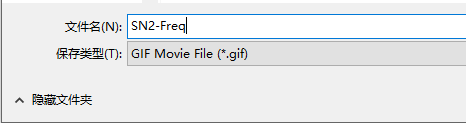

█ 然后點擊GaussView面板上的Results → Vibrations，然后選擇你想要保存的振動模，本例中選擇虛頻為例(圖中的第一個頻率)。然后點擊Save Movies → Save Movie File,則會彈出保存動態圖gif的界面：

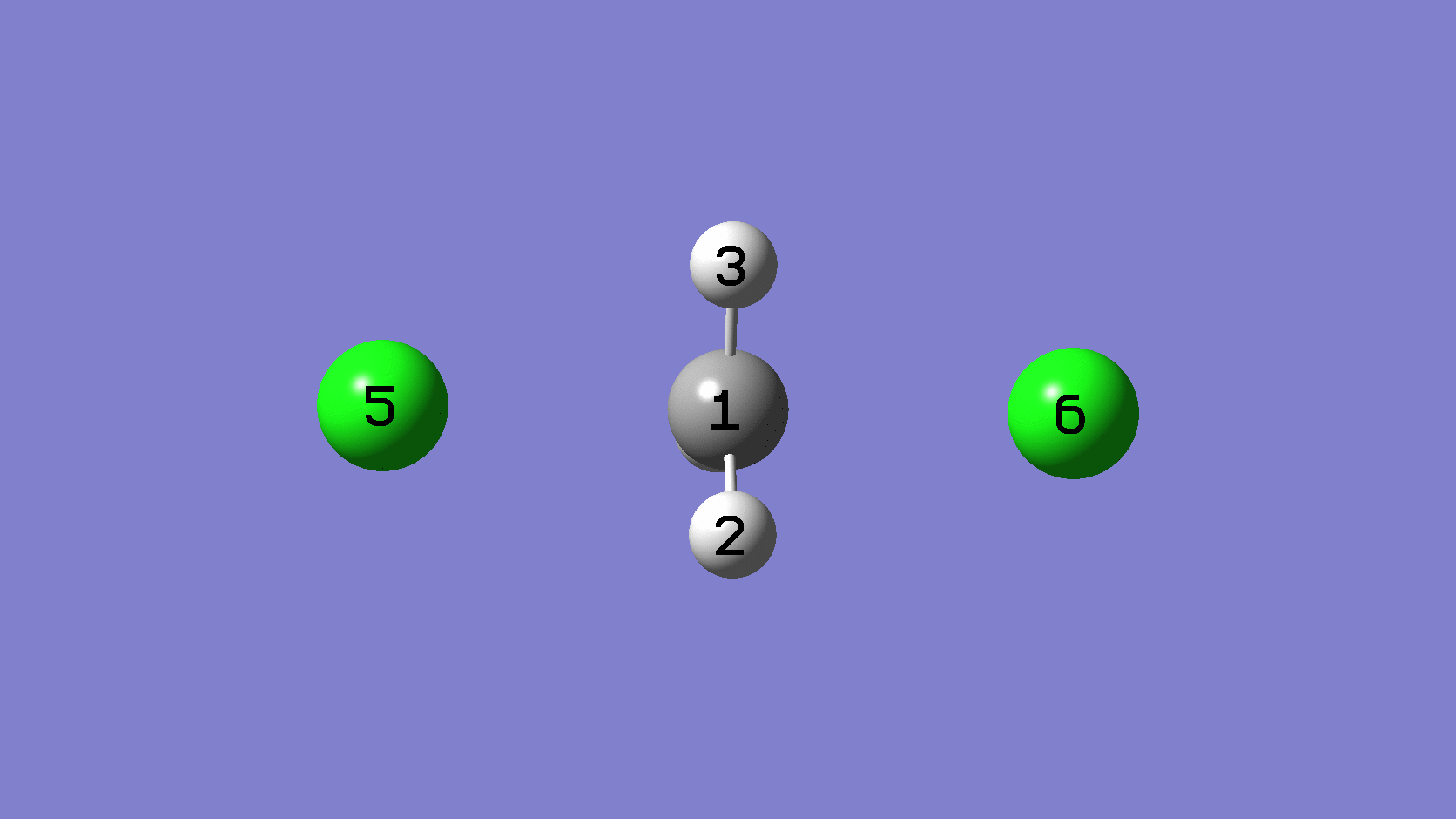

█ 最終得到的動態圖效果如下：
